Bodenplatte mit selbsttragendem Bodendämmsystem

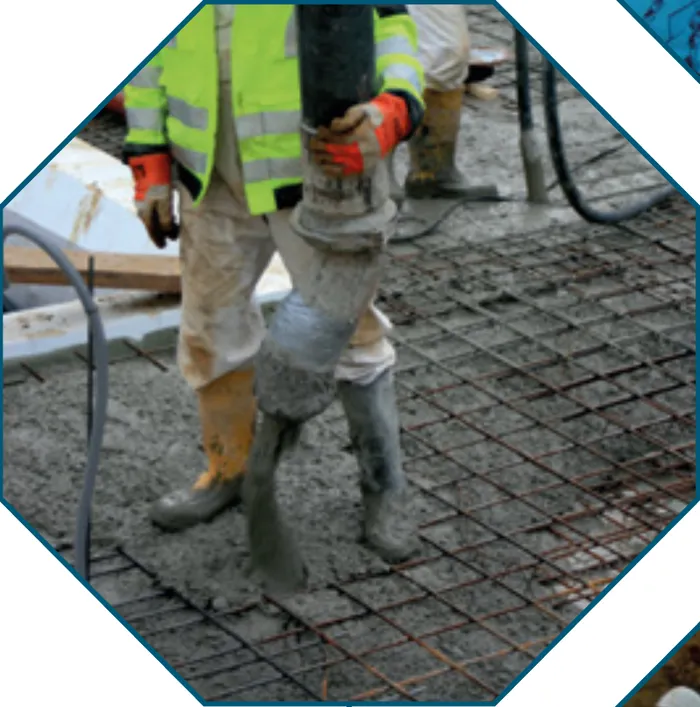

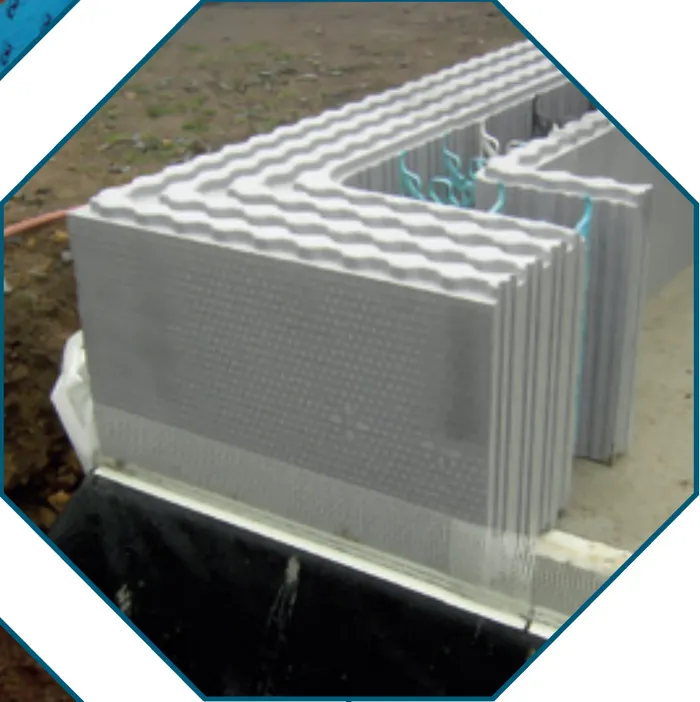

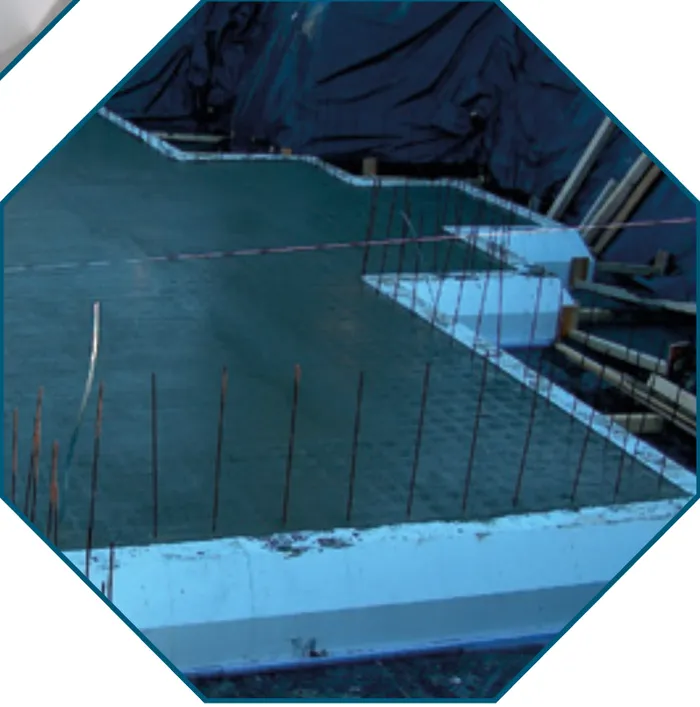

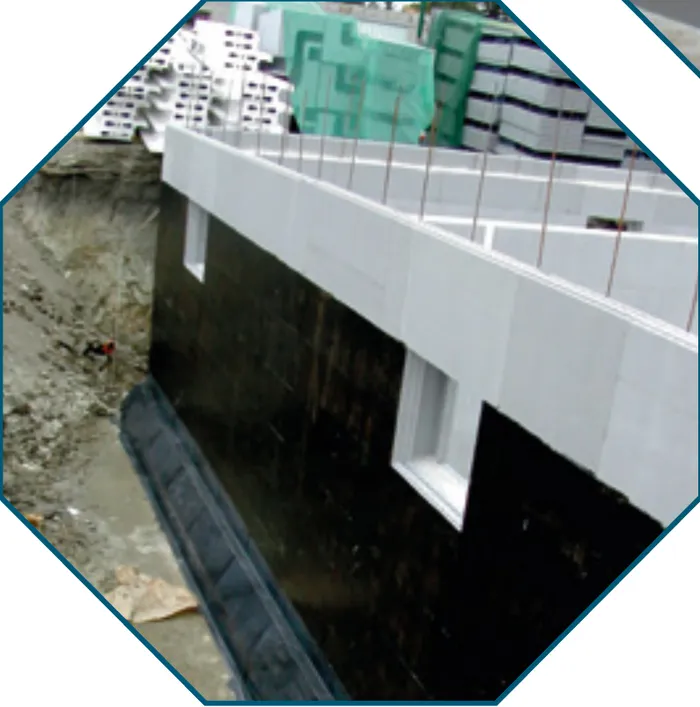

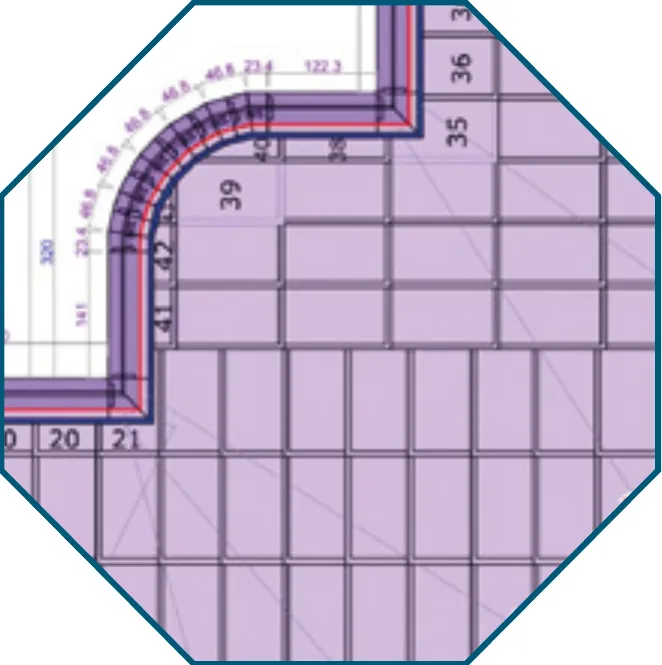

Der Passivhausboden von Brockhaus Cubes ist ein selbsttragendes Dämmsystem aus Polystyrol. Auf die Dämmplatten wird die bewehrte Bodenplatte direkt betoniert, die Randschalung gehört zum System.

Mit Dämmstärken von 20 bis 35 cm liegt der U-Wert zwischen 0,156 und 0,09 W/m²K. Das System passt zu allen Wandbauarten, also auch zum Holzrahmenbau.

Aufbau und technische Daten

Selbsttragendes Bodendämmsystem aus Polystyrol, auf dem die bewehrte Bodenplatte direkt betoniert wird. Geeignet für alle Wandbauarten.

20 cmDämmstärkeU 0,156W/m²K

25 cmDämmstärkeU 0,12W/m²K

30 cmDämmstärkeU 0,10W/m²K

35 cmDämmstärkeU 0,09W/m²K

Zwei Bodenplattensysteme

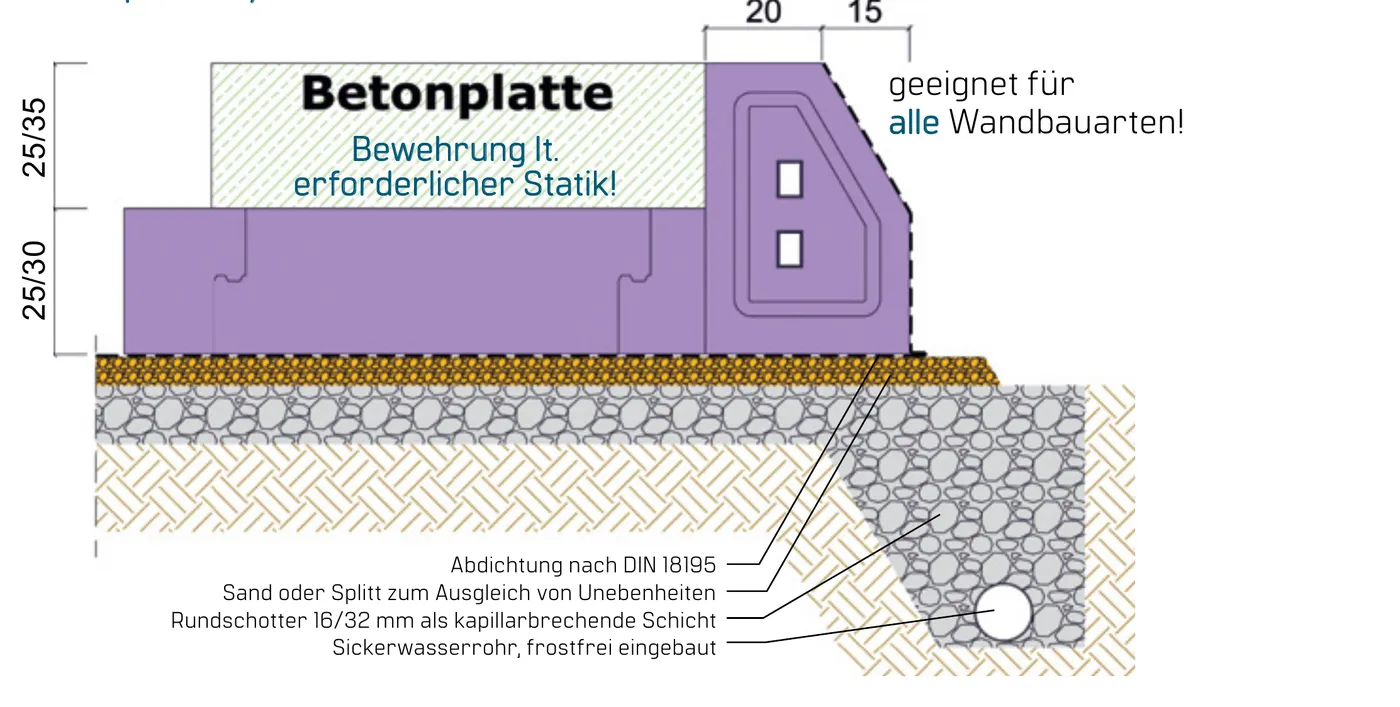

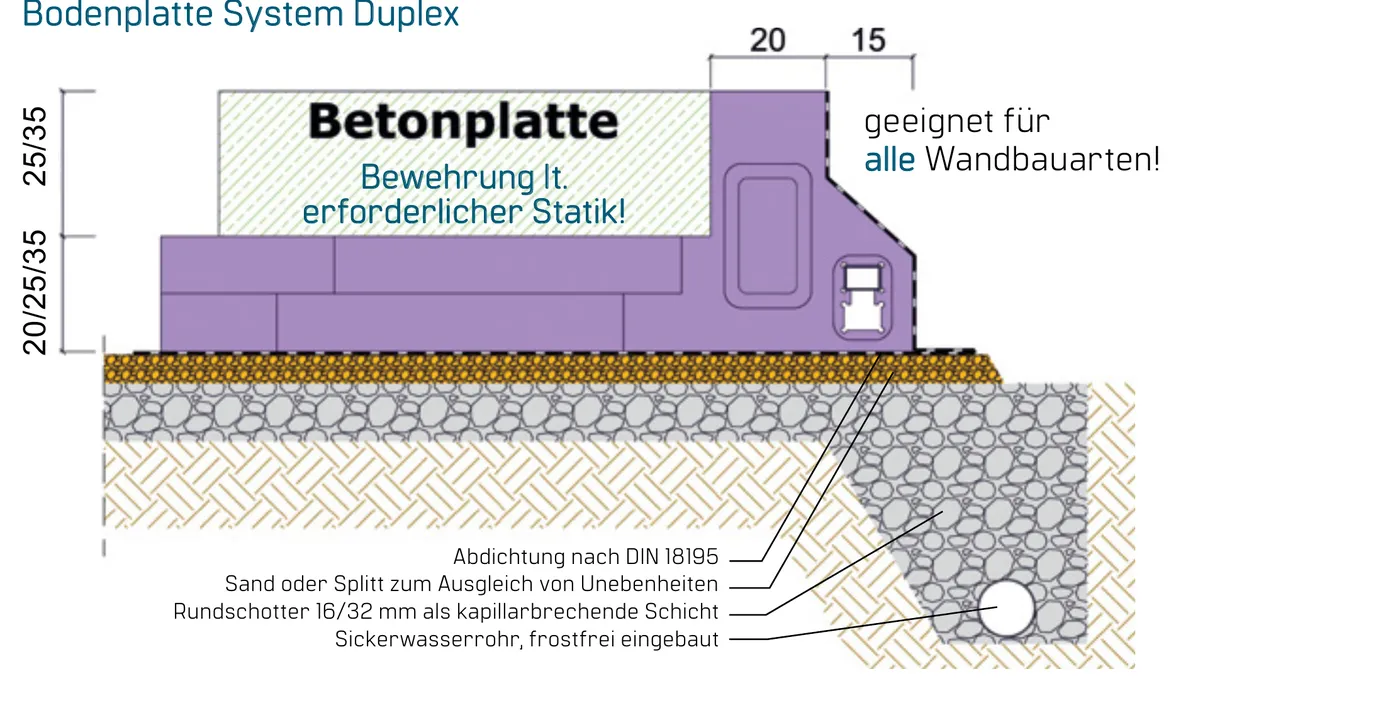

System MasterRandschalung 25/35, Dämmung 25/30 cm. Bewehrung nach Statik.System DuplexRandschalung 25/35, Dämmung 20/25/35 cm. Bewehrung nach Statik.

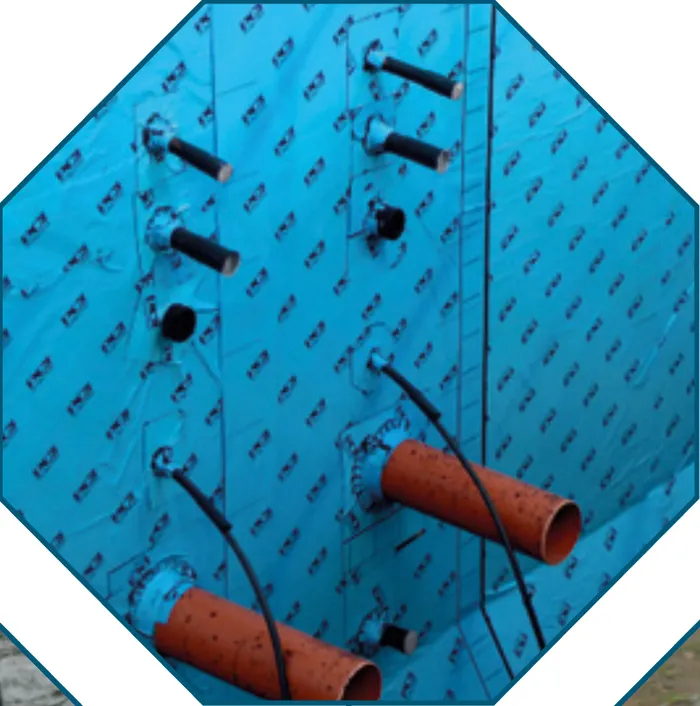

Unter der Platte

Abdichtung nach DIN 18195, Sand oder Splitt zum Ausgleich von Unebenheiten.

Kapillarbrechende Schicht

Rundschotter 16/32 mm, dazu ein frostfrei eingebautes Sickerwasserrohr.

Technische Daten

Plattenmaß119,5 × 69,5 cm, 0,83 m² Deckfläche

Festigkeit (DIN 53420)300 kPa

BrandschutzB1, schwer entflammbar nach DIN 4102

Wärmeleitfähigkeit0,035 W/(m·K) Rechenwert, ohne Zuschlag

Alle physikalischen Eigenschaften von Polystyrol

Anwendungstypen (DIN 18164)

WS + WD

Wärmeleitfähigkeit Messwert bei +10 °C

0,029 bis 0,030 W/(m·K)

Dauerdruckbeanspruchung bei Stauchung unter 2 %

120 kPa

Druckspannung bei 10 % Stauchung (DIN 53421)

0,18 bis 0,26 N/mm²

Scherfestigkeit (DIN 53427)

0,19 bis 0,22 N/mm²

Biegefestigkeit (DIN EN ISO 178)

0,42 bis 0,50 N/mm²

Zugfestigkeit (DIN 18164)

0,37 bis 0,52 N/mm²

E-Modul Druckversuch (DIN EN ISO 5271)

7,40 bis 9,00 N/mm²

Wärmeformbeständigkeit kurzfristig

100 °C

Wärmeformbeständigkeit langfristig

80 bis 85 °C

Thermischer Längenänderungskoeffizient

0,05 bis 0,07 mm/(m·K)

Spezifische Wärmekapazität (DIN 4108)

1500 J/(kg·K)

Wasserdampfdurchlässigkeit (DIN EN ISO 12572)

20 g/(m²·d)

Wasserdampfdiffusionswiderstandszahl

40/100

Wasseraufnahme nach 7 Tagen / 1 Jahr

1,5 / 2,0 Vol.-%

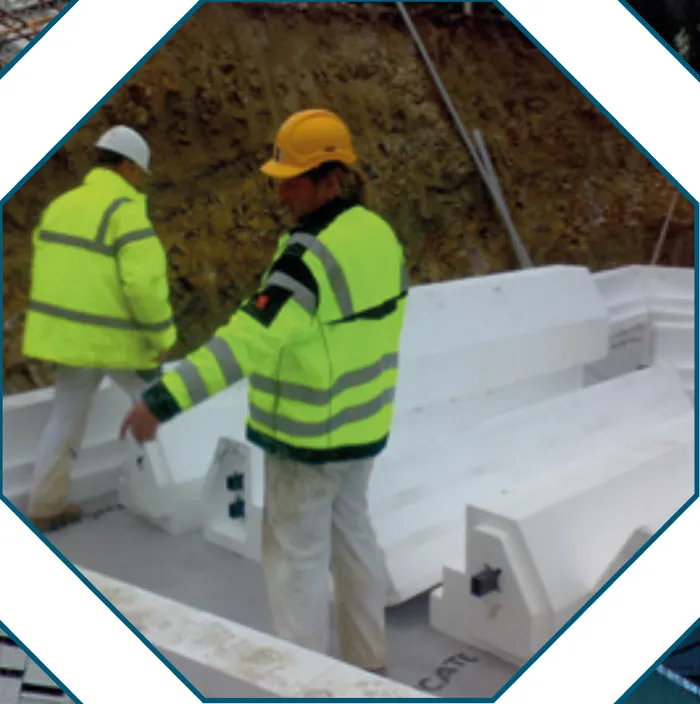

Aus der Praxis

Quelle: Broschüre Brockhaus Cubes, Seite 4 bis 8
