Brockhaus Cubes
Deckensystem mit Spannweiten bis 9 m
Zwei Personen, kein Kran. So wird die Decke von Brockhaus Cubes verlegt: Jedes Modul aus Neopor-Hartschaum trägt eine Nummer und kommt nach Verlegeplan an seinen Platz, danach folgen Bewehrung und Beton.
Die Rippendecke gibt es in 20 cm für Spannweiten bis 5,00 m und in 25 cm bis 9,00 m. Die Gitterträgerdecke mit 25 cm schafft bis 7,00 m und braucht keine zusätzliche Flächenbewehrung.
Aufbau und technische Daten
Deckenmodule aus Neopor Hartschaum, die mit zwei Personen und ohne Kran verlegt werden. Bewehrung und Beton kommen auf der Baustelle dazu.

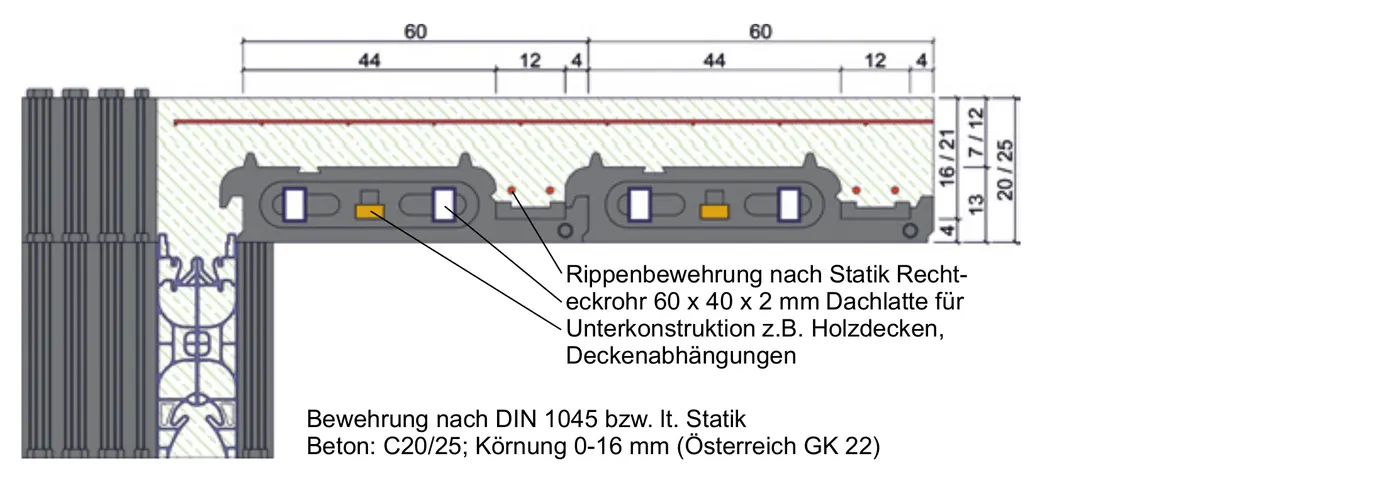

20 cmRippendeckebis 5,00 mSpannweite
25 cmRippendeckebis 9,00 mSpannweite

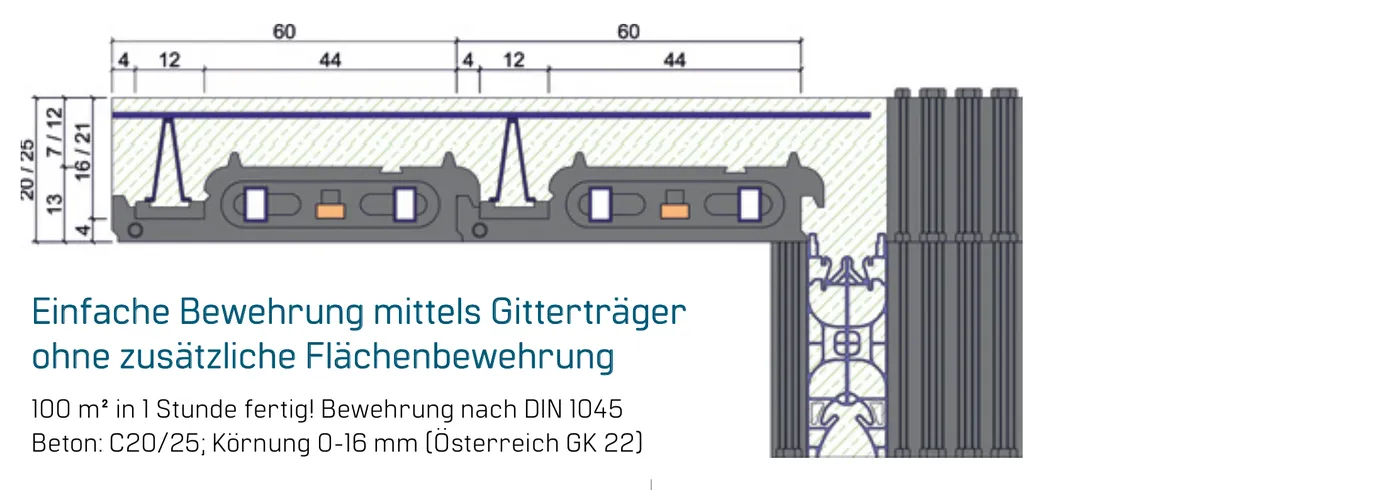

25 cmGitterträgerdeckebis 7,00 mSpannweite
Zwei Deckensysteme
Rippe 20 cmRippe 25 cmGitter 25 cm
Spannweitebis 5,00 mbis 9,00 mbis 7,00 m
Verkehrslast2,75 kN/m²2,75 kN/m²2,75 bis 5,00 kN/m²
Betonbedarf0,10 m³/m²0,12 m³/m²0,138 m³/m²
U-Wert ohne schwimmenden Estrich0,49 W/m²K0,49 W/m²K0,49 W/m²K
Schalldämmmaß Rohdecke45 dB46 dB46 dB
Schalldämmmaß mit Trittschall und Estrich55 dB56 dB56 dB
Bewehrung nach DIN 1045 bzw. laut Statik. Beton C20/25, Körnung 0 bis 16 mm (Österreich GK 22).

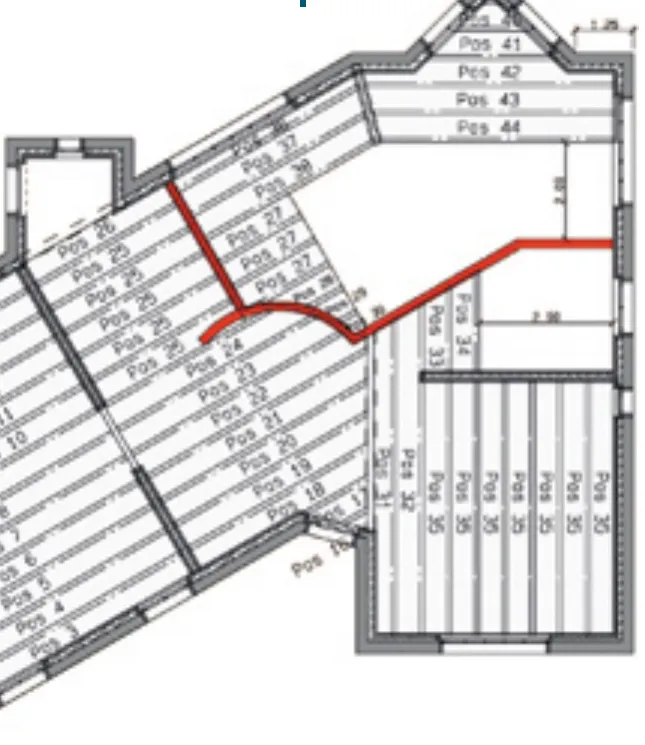

Leichte Verlegung mit dem Verlegeplan

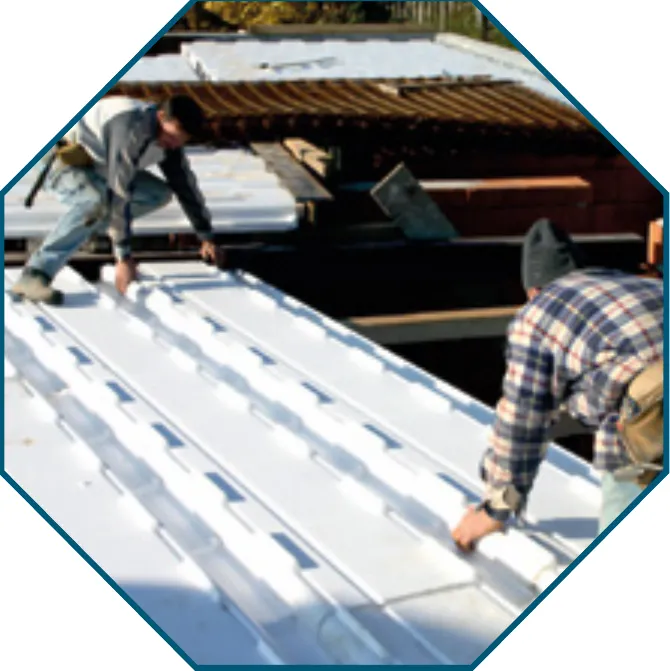

- Jedes Element hat eine Nummer und wird nach Plan von 2 Personen aufgelegt
- Verlegeabstand 60 cm, Auflage ca. 6,25 cm auf den Wänden
- Pro Element 2 Rundeisen und eine Baustahlmatte mit Abstandshaltern
- Unterstützung mit einer Jochreihe im Abstand unter 2,0 m
- Zum Schluss mit Beton verfüllen, fertig

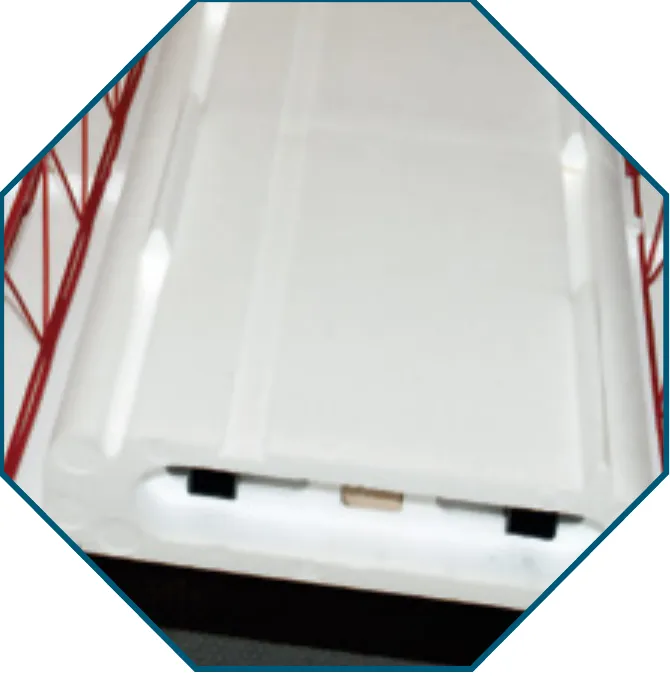

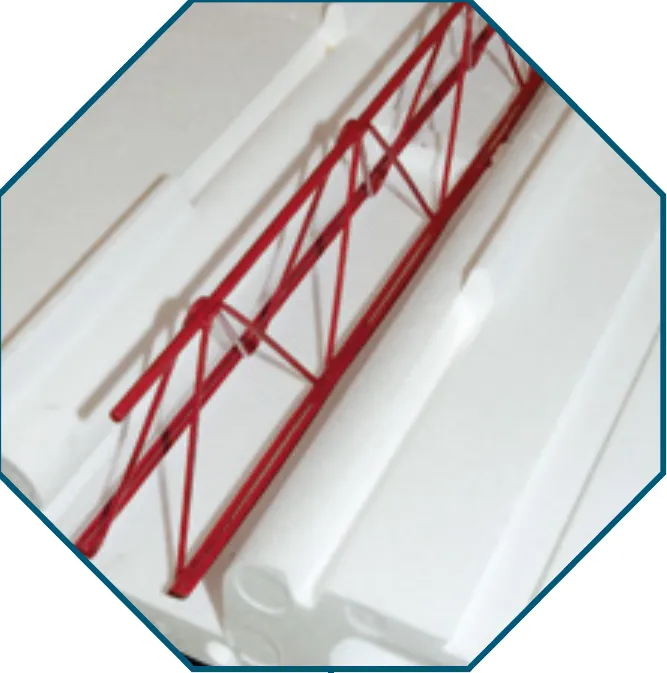

- Lieferung in exakten Längen, Systemgitterträger kommen mit
Erforderliche Auflast für Wohnhausdecken
Fußbodenaufbauca. 1,25 kN/m²
Leichtwandzuschlag1,00 kN/m²
Nutzlast2,00 kN/m²
Gesamtauflast4,25 kN/m² (Mindestwerte)

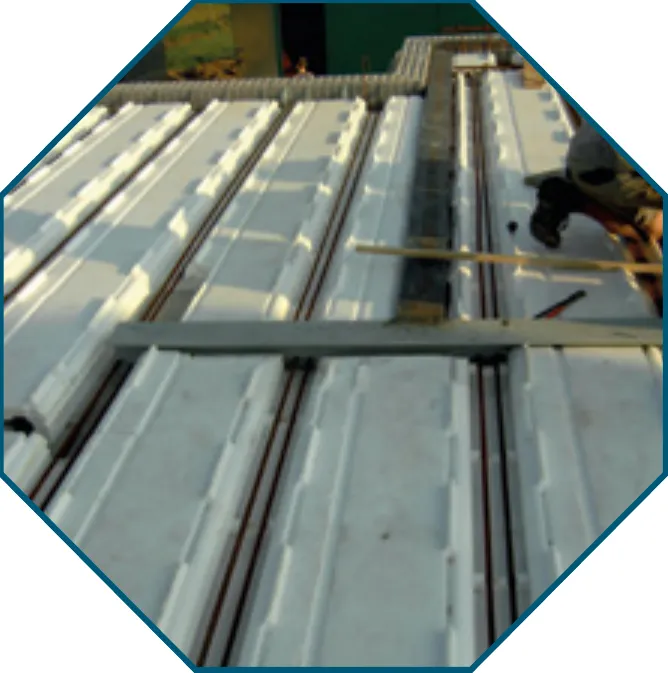

Aus der Praxis
Quelle: Broschüre Brockhaus Cubes, Seite 4, 5, 14 und 15
