Brockhaus Cubes
Wandsystem für tragende Massivwände

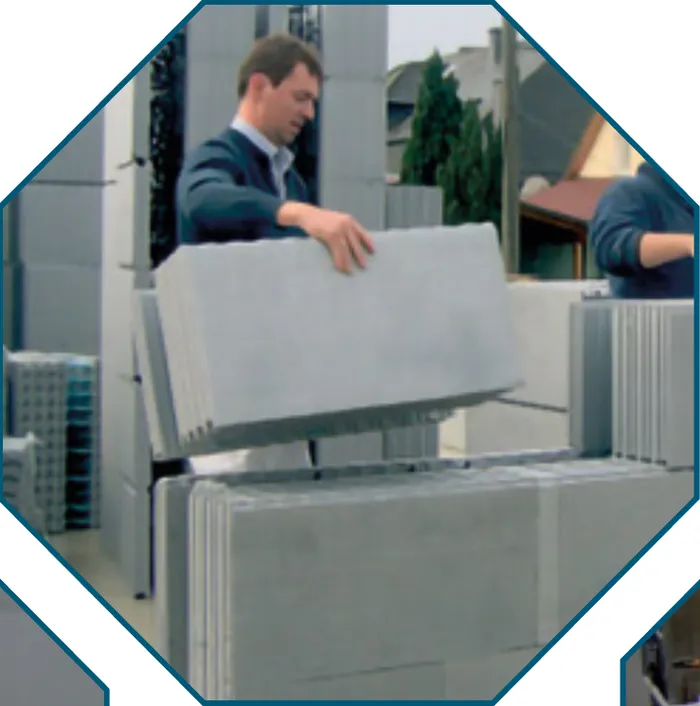

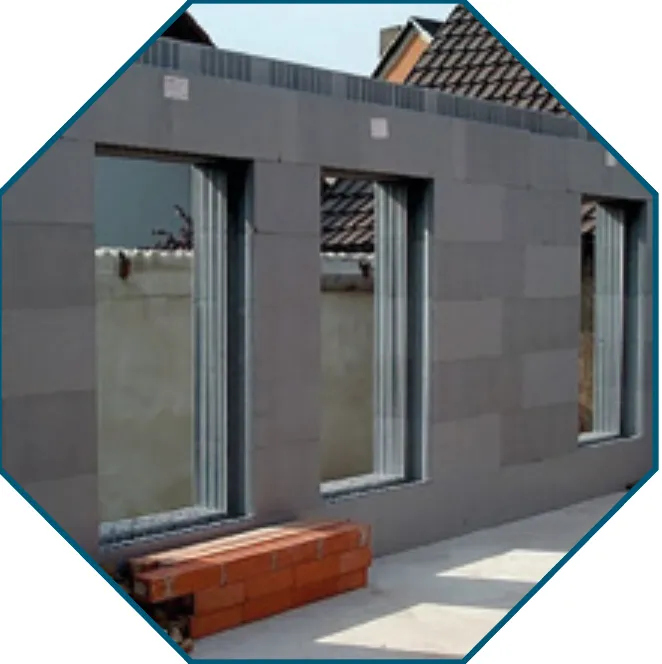

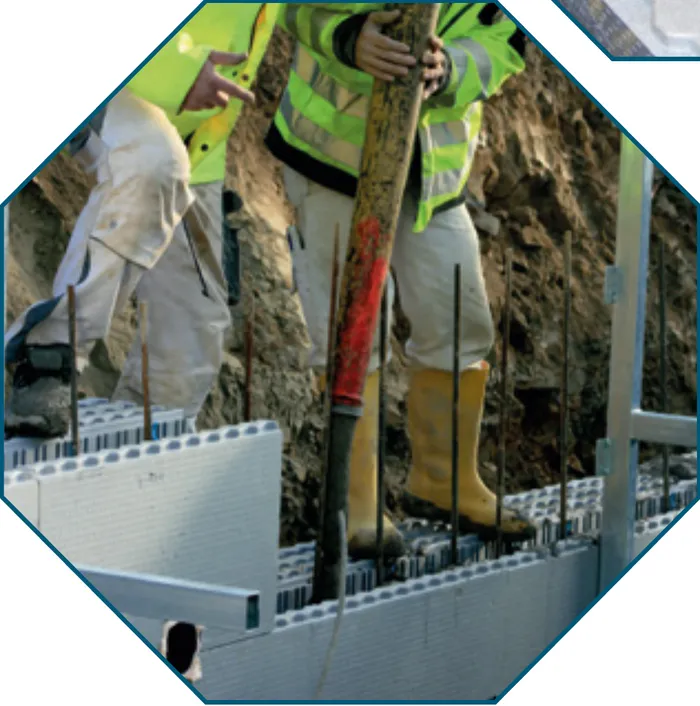

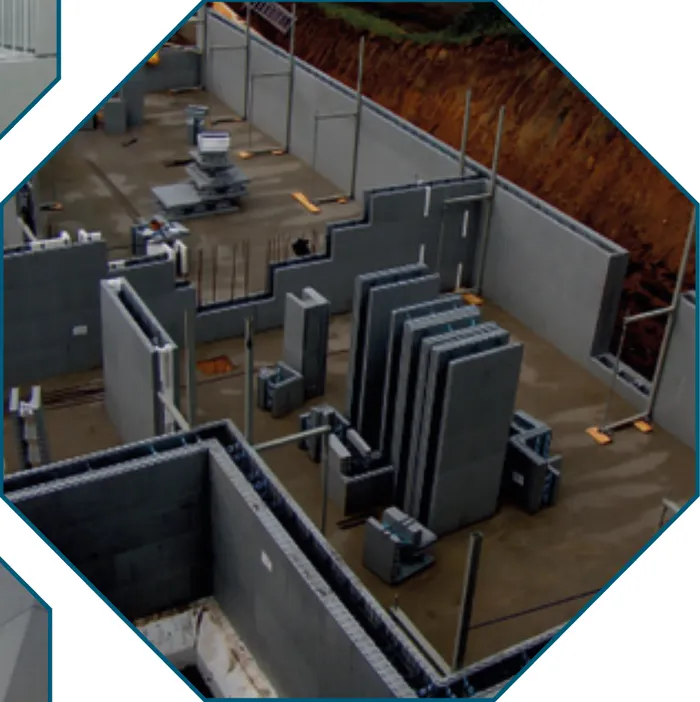

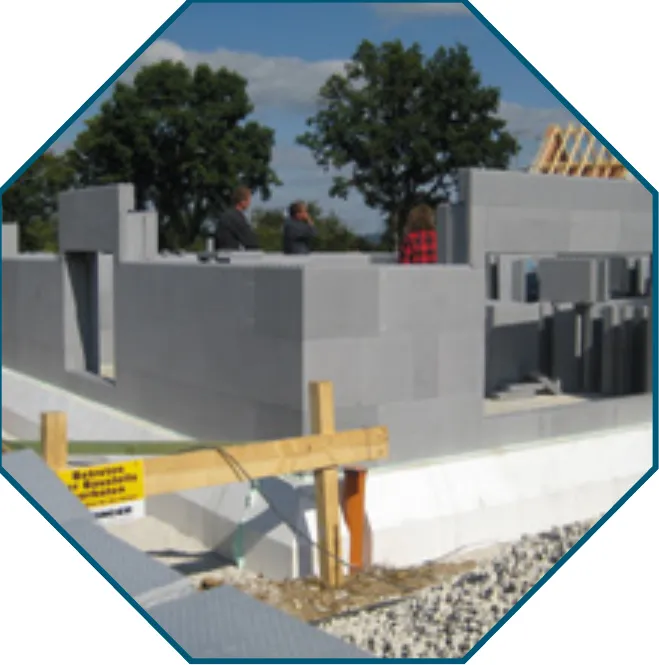

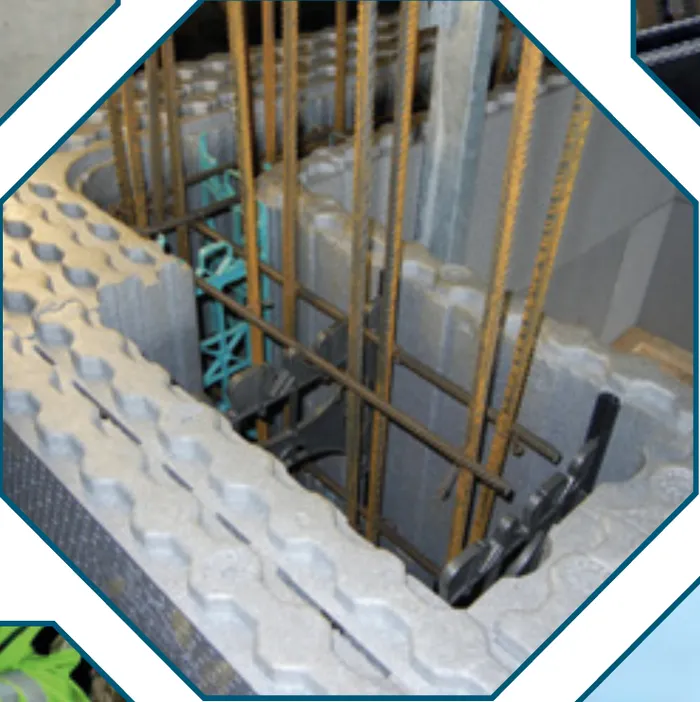

Das Wandsystem von Brockhaus Cubes besteht aus Modulen aus Neopor, die auf der Baustelle bewehrt und mit Beton verfüllt werden. Heraus kommt eine tragende Wand mit 14 cm Betonkern, die innen und außen gedämmt ist.
Bei Wandstärken von 31,25 bis 50 cm liegt der U-Wert zwischen 0,165 und 0,080 W/m²K. Gerade Module, Winkel, Stürze und Deckenränder lassen sich im Raster von 6,25 cm frei kombinieren.
Das System ist bauaufsichtlich zugelassen: Z-15.2-206.
Aufbau und technische Daten

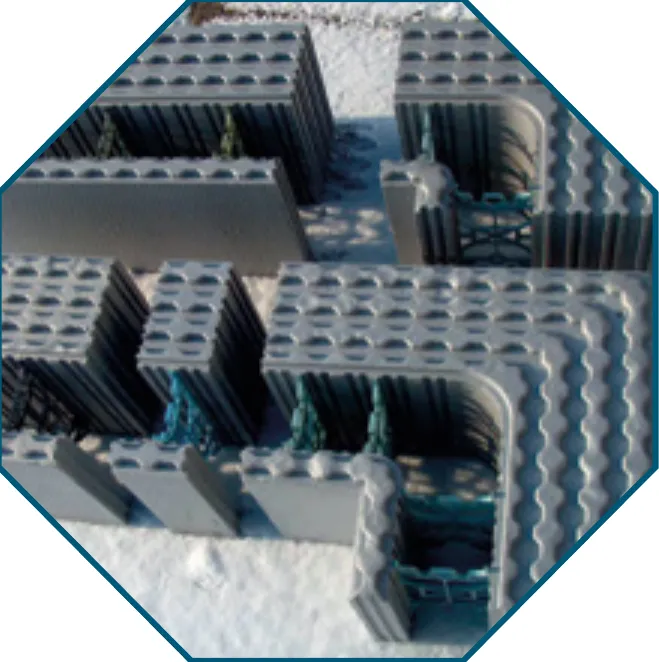

Modulares System für tragende Wände mit 14 cm Betonkern. Gerade, Winkel-, Innenwandanschluss-, Sturz- und Deckenrandmodule sind im Raster 6,25 cm frei kombinierbar. Nut und Feder machen die Wand winddicht, Kunststoffabstandshalter verhindern Wärme- und Schallbrücken.

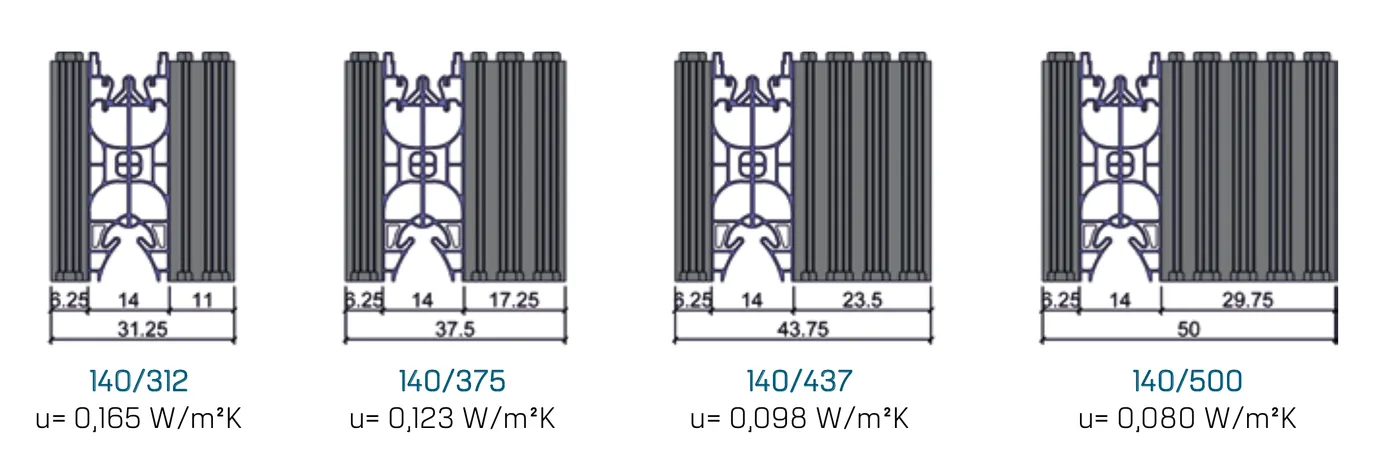

Wandstärken

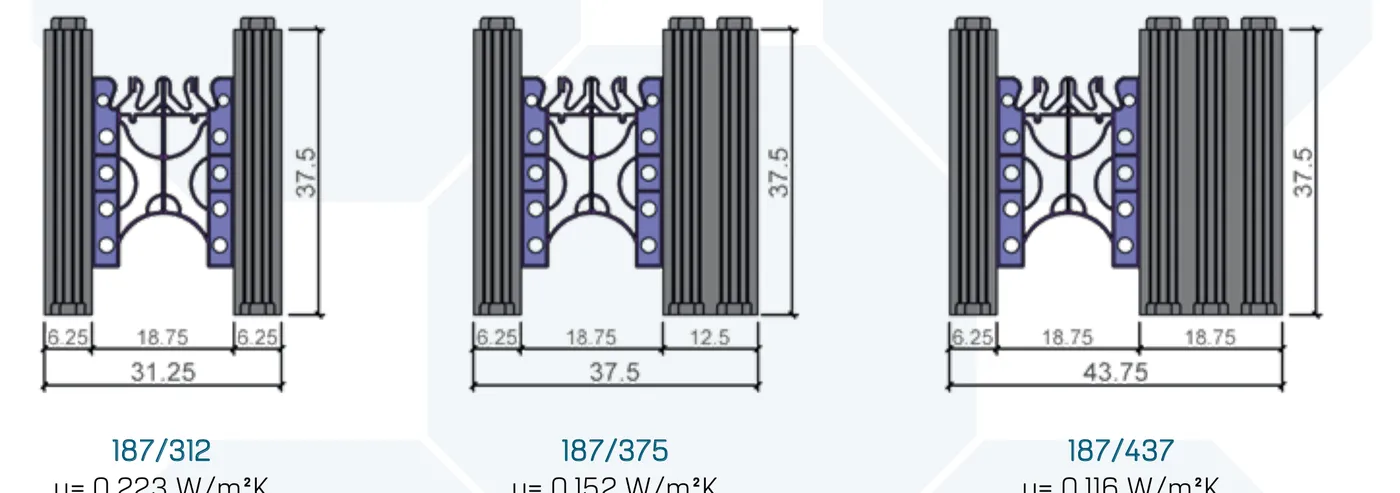

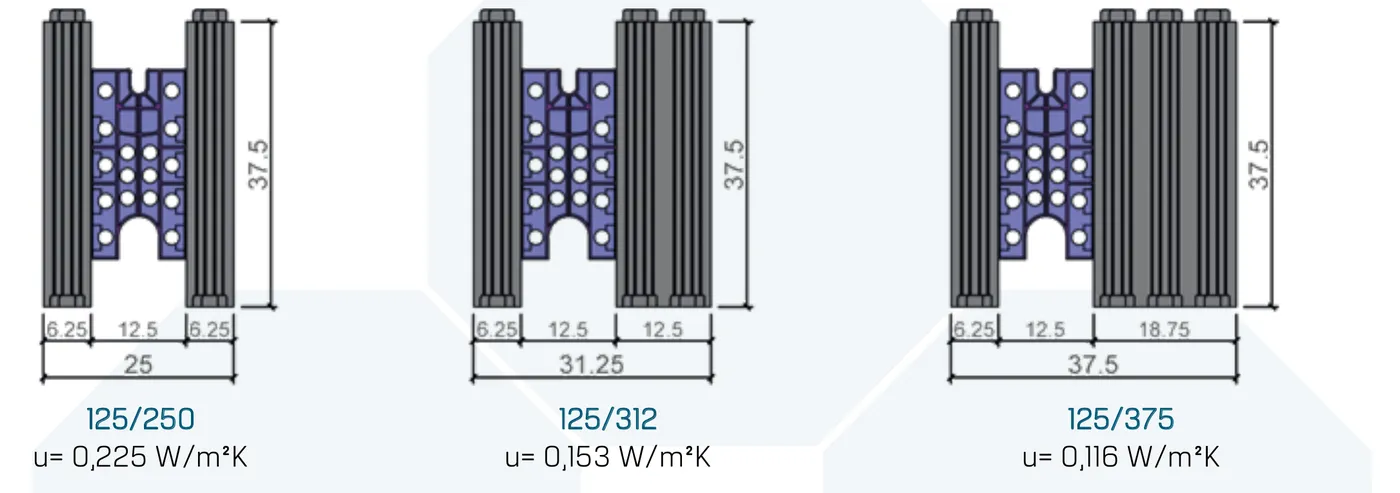

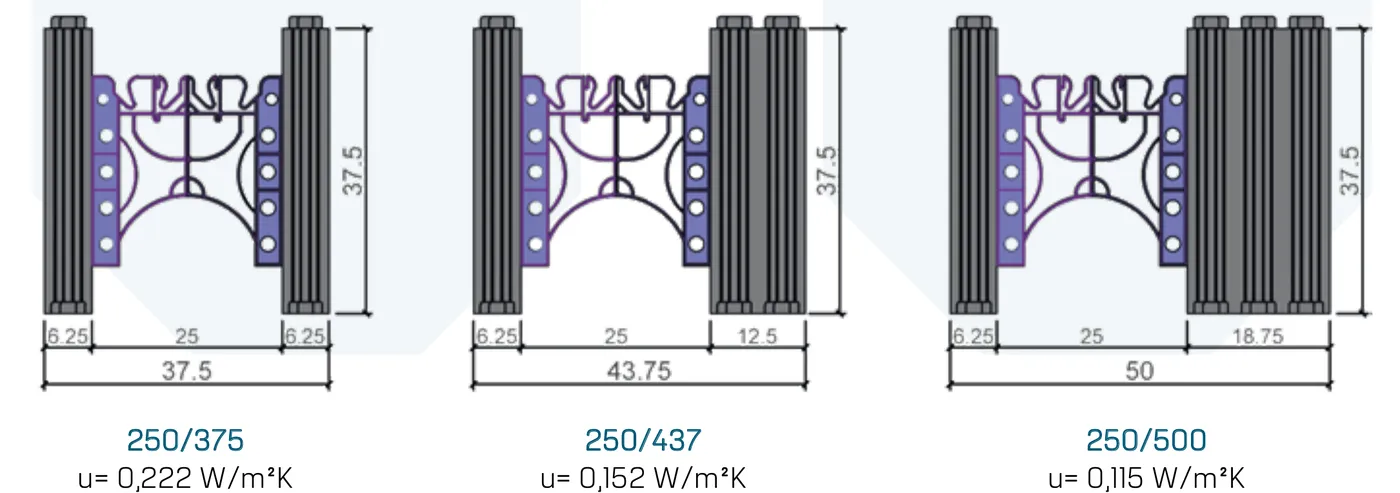

Schallschutz-Varianten

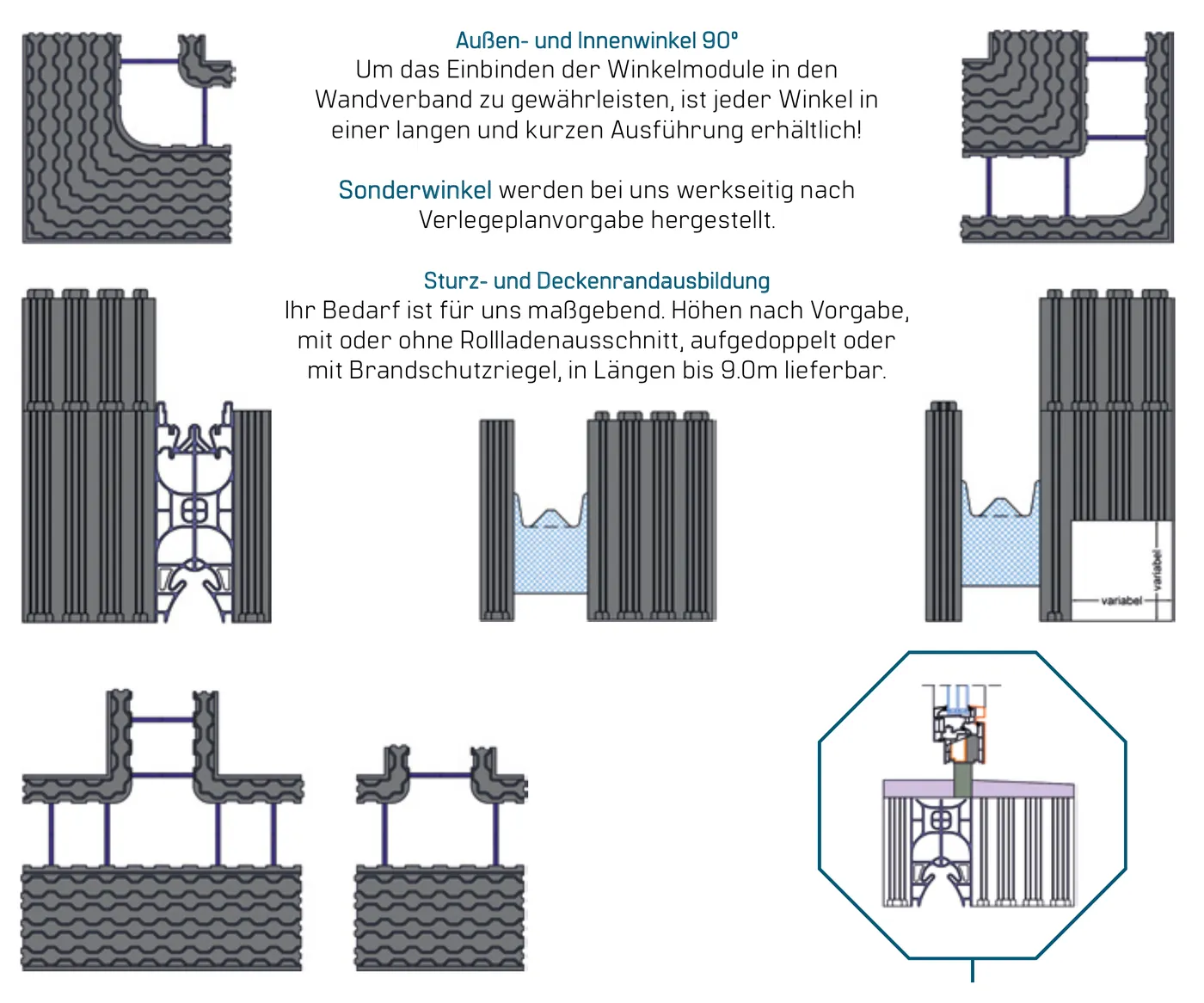

Winkel, Stürze und Anschlüsse
Jeder Winkel ist lang und kurz lieferbar, damit er sauber in den Verband einbindet. Sonderwinkel fertigt das Werk nach Verlegeplan.
Höhen nach Vorgabe, mit oder ohne Rollladenausschnitt, aufgedoppelt oder mit Brandschutzriegel, bis 9,0 m lang.
Anschlussmodule für systemeigene Innenwände sorgen für einen durchgehenden Betonkern.
Wärmebrückenfrei, werkseitig nach Maß vorgefertigt.

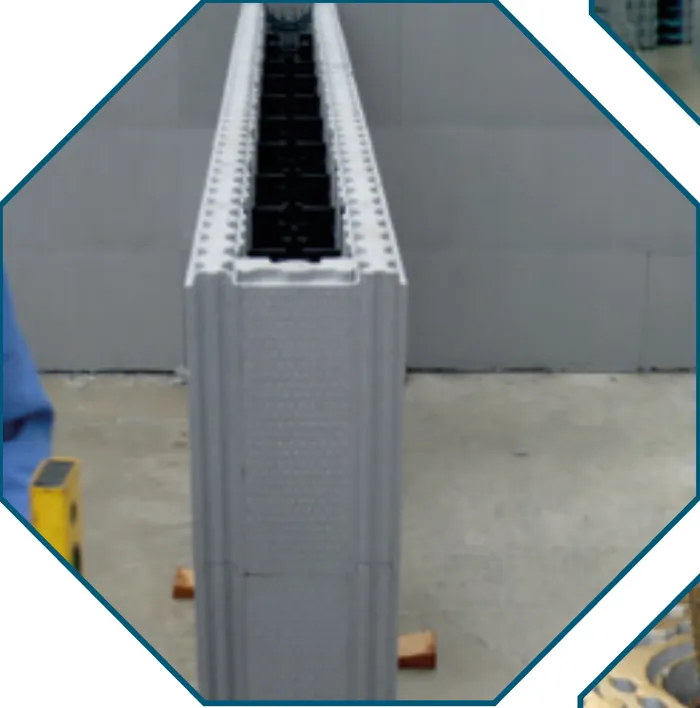

Das Geheimnis der Innenraumdämmung
Der tragende Wandkern ist innen und außen mit Graphit-Dämmung umschlossen. Dadurch wird den Räumen keine Körperwärme mehr entzogen, und zum Aufheizen reicht wenig Energie.
Technische Daten
Alle physikalischen Eigenschaften von Neopor
- Anwendungstypen (DIN 18164 Teil 1)
- WS + WD
- Wärmeleitfähigkeit Messwert bei +10 °C
- 0,029 bis 0,030 W/(m·K)
- Dauerdruckbeanspruchung bei Stauchung unter 2 %
- 0,036 bis 0,062 N/mm²
- Druckspannung bei 10 % Stauchung (DIN 53421)
- 0,18 bis 0,26 N/mm²
- Scherfestigkeit (DIN 53427)
- 0,19 bis 0,22 N/mm²
- Biegefestigkeit (DIN EN ISO 178)
- 0,42 bis 0,50 N/mm²
- Zugfestigkeit (DIN 18164)
- 0,37 bis 0,52 N/mm²
- E-Modul Druckversuch (DIN EN ISO 5271)
- 7,40 bis 9,00 N/mm²
- Wärmeformbeständigkeit kurzfristig
- 100 °C
- Wärmeformbeständigkeit langfristig
- 80 bis 85 °C
- Thermischer Längenänderungskoeffizient
- 0,05 bis 0,07 mm/(m·K)
- Spezifische Wärmekapazität (DIN 4108)
- 1500 J/(kg·K)
- Wasserdampfdurchlässigkeit (DIN EN ISO 12572)
- 20 g/(m²·d)
- Wasserdampfdiffusionswiderstandszahl
- 40/100
- Wasseraufnahme nach 7 Tagen / 1 Jahr
- 2,0 / 3,0 Vol.-%
Vorteile
- Monolithische Tragstruktur mit integrierter Hochleistungsdämmung
- Energieeffizienz bis Passivhausstandard, wärmebrückenfrei
- Planungssicherheit für Architekten und Tragwerksplaner
- Kürzere Bauzeit und hohe Ausführungssicherheit
- Zukunftssichere Gebäudehülle für ESG- und KfW-Standards
- Geringere Lebenszykluskosten
Quelle: Broschüre Brockhaus Cubes, Seite 4, 5 und 9 bis 13
