Dachsystem mit Neopor-Dämmelementen

Das Dachsystem ist ein passivhaustaugliches Endlosmodul aus Neopor-Hartschaum, auf Wunsch mit integrierten Leimholz-Sparren. Es liegt auf Pfetten oder Mauerbank und ersetzt die übliche Zwischensparrendämmung, ohne Wärmebrücken. Das System ist patentiert.

Mit 25, 30 oder 40 cm Dicke erreicht das Dach U-Werte von 0,13, 0,10 und 0,08 W/m²K. Die Elemente sind 57,5 cm breit und bis 15 m lang lieferbar, jede Dachform ist möglich.

Aufbau und technische Daten

Passivhaustaugliches Endlosmodul mit oder ohne integrierte Leimholz-Sparren, zur Auflage auf Pfetten oder Mauerbank. Ersetzt die herkömmliche Zwischensparrendämmung, ist wärmebrückenfrei und patentiert.

25 cmStandarddickeU 0,13W/m²K

30 cmStandarddickeU 0,10W/m²K

40 cmStandarddickeU 0,08W/m²K

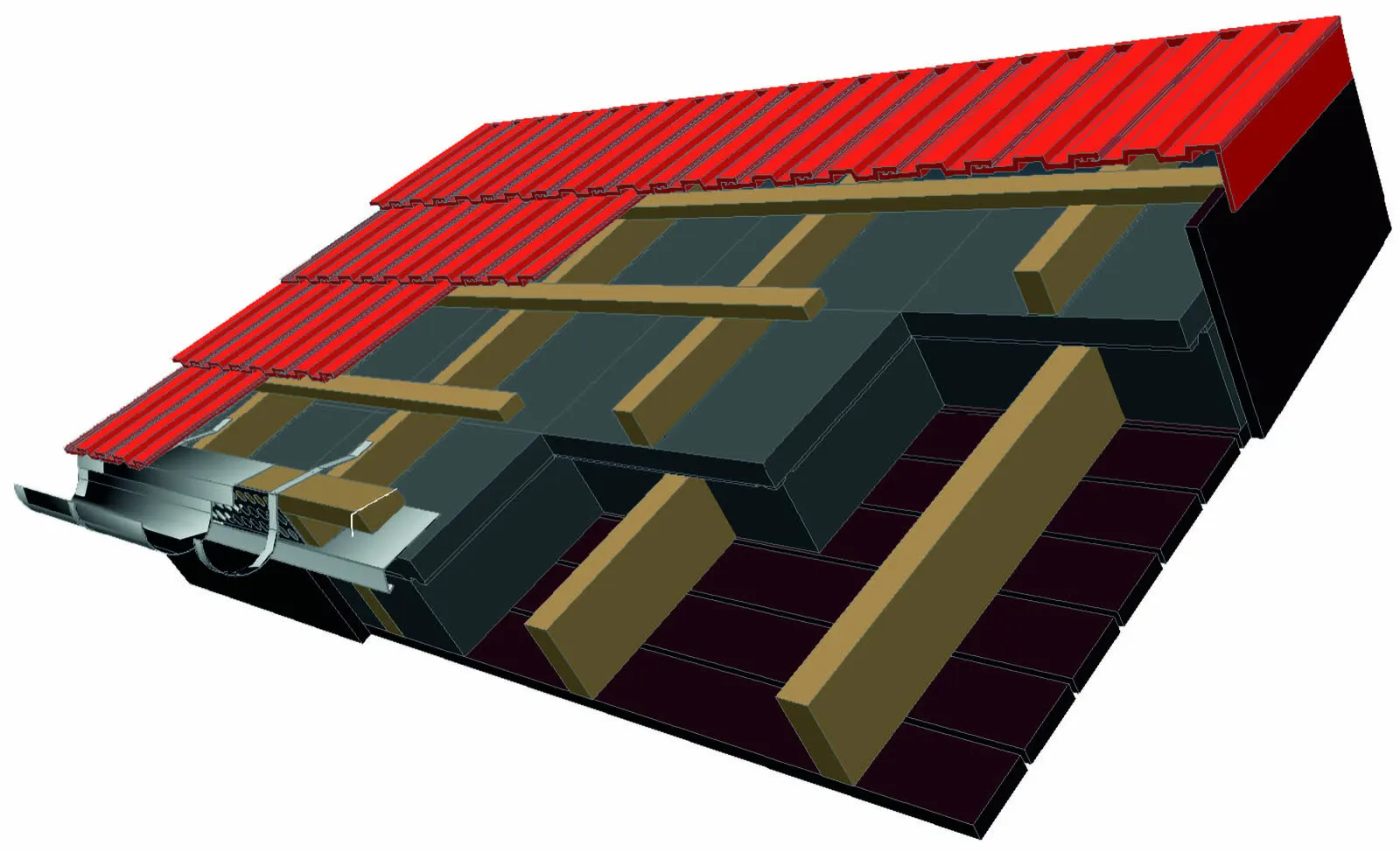

Aufbau Schicht für Schicht

123456789

1. 1Ziegel
2. 2Ortgangbrett
3. 3Lattung
4. 4Konterlattung
5. 5UnterspannbahnHält Regen, Staub und Flugschnee ab.
6. 6DämmelementNeopor Hartschaum, 25, 30 oder 40 cm.

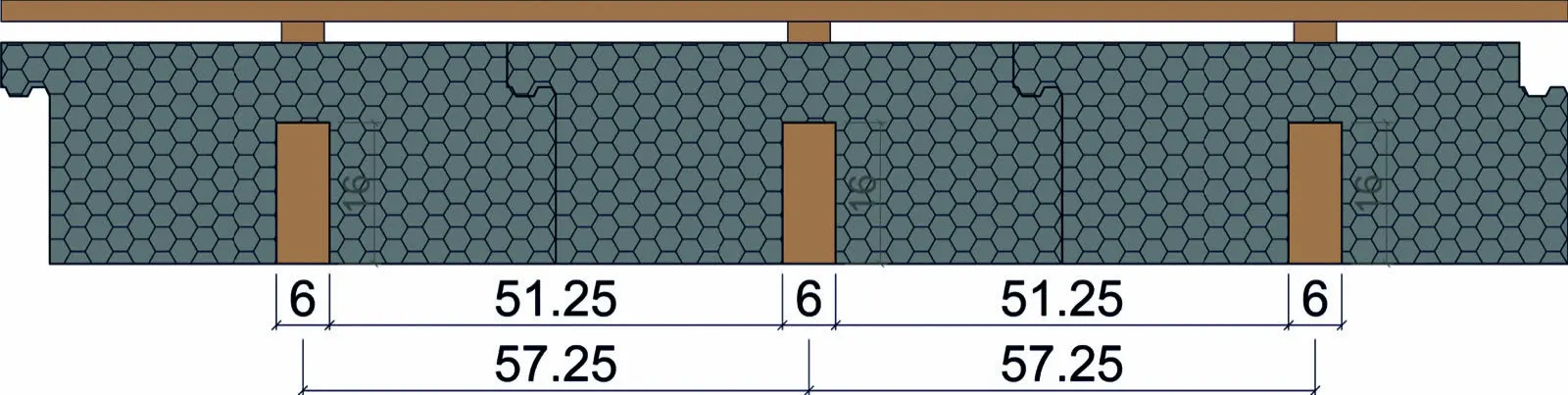

7. 7Leimholz-SparrenIntegriert, z. B. 6 × 16 cm.

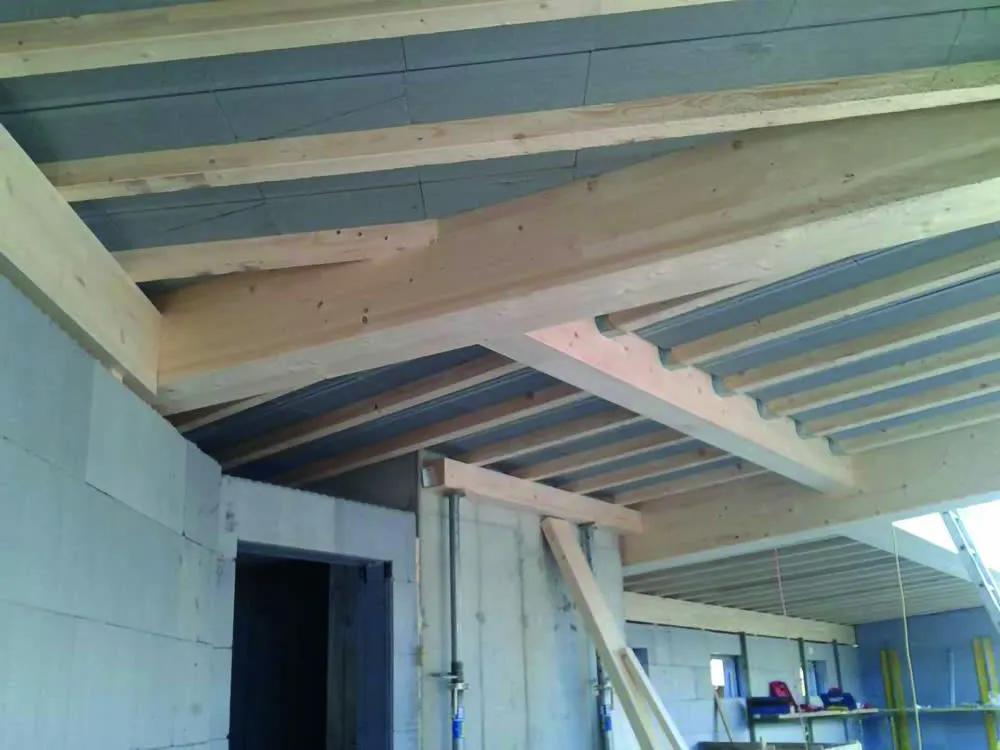

8. 8Holz-Unterschalung
9. 9TraufdetailTraufkeilholz, Rinnenhaken, Wasser-Überlaufblech, Lüftungsgitter und Traufrinne.

Technische Daten

MaterialNeopor Hartschaum PS 30, 180 kPa

Wärmeleitfähigkeit0,030 W/(m·K)

BrandschutzB1, schwer entflammbar nach DIN 4102

FormatBreite 57,5 cm, Länge frei bis 15 m

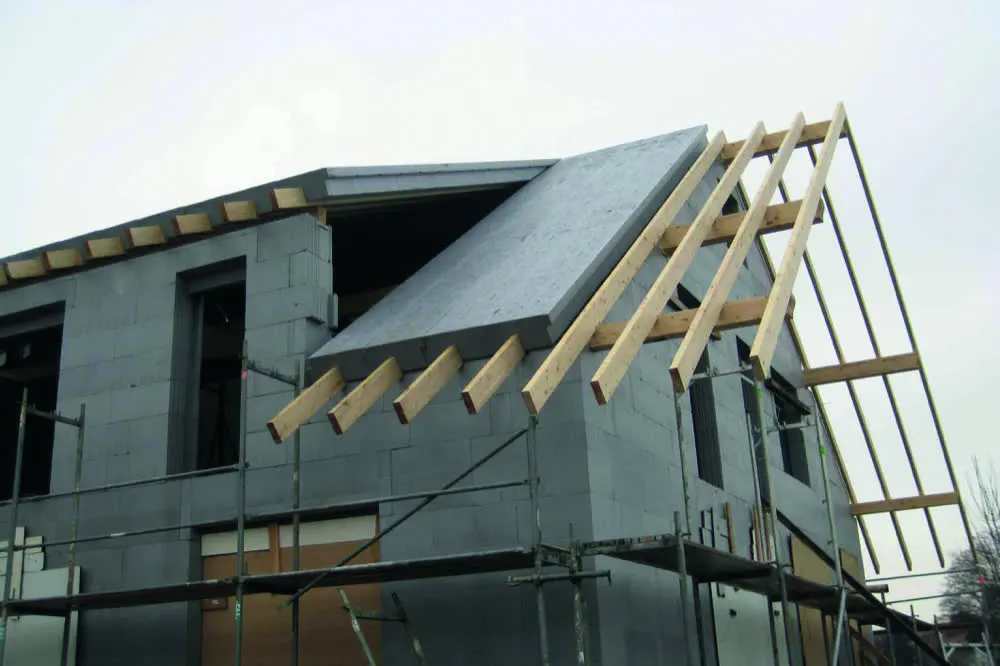

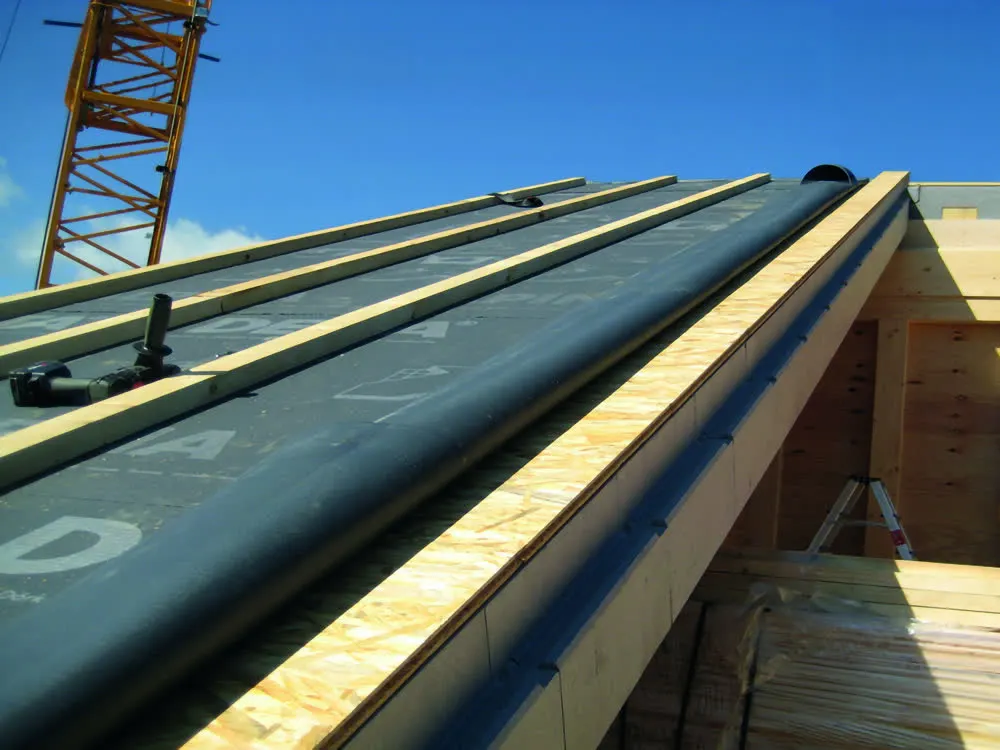

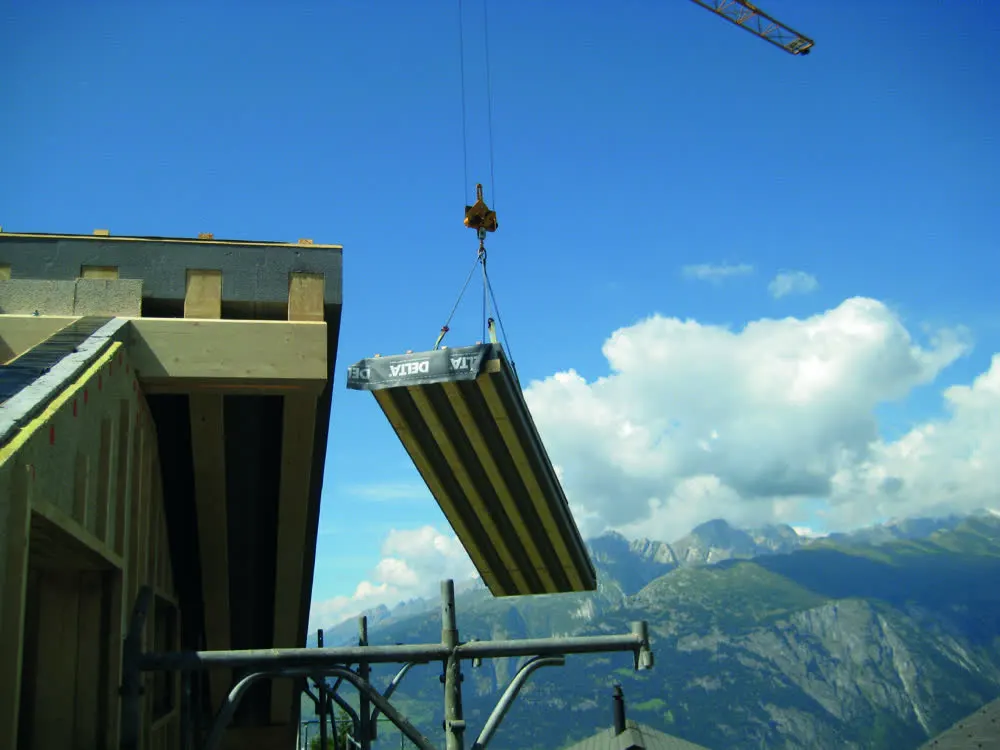

Aus der Praxis

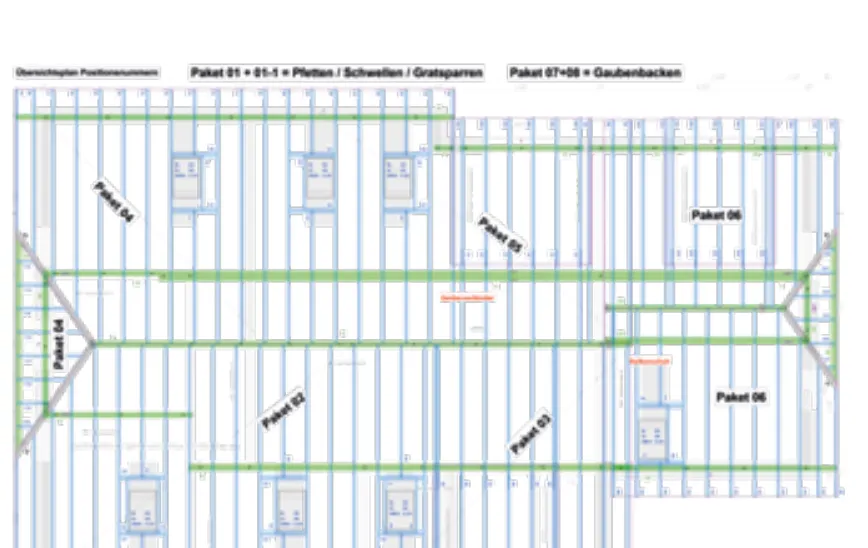

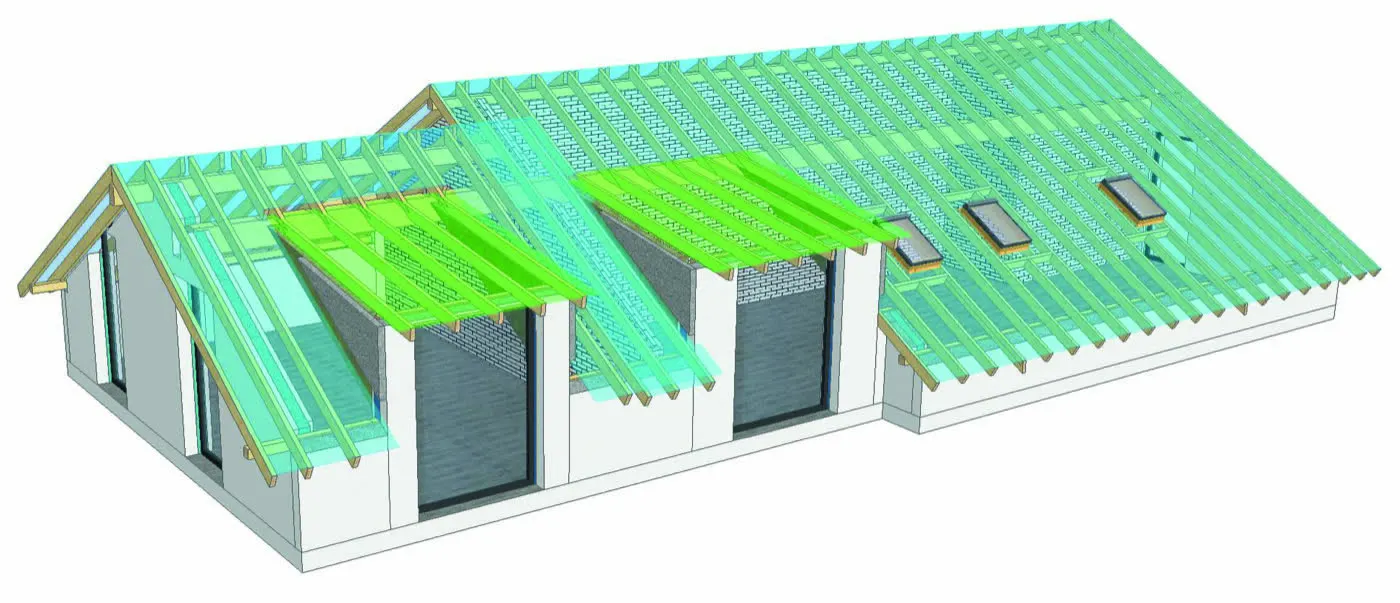

3D-PlanungVerlegeplan

Quelle: Broschüre Brockhaus Cubes, Seite 3, 4, 5, 16 und 17
